在塑封芯片内部，真正支撑芯片、连接外部引脚并向封装外部传热的，并不只有键合丝。芯片下方还有一副薄而精密的金属骨架——引线框架。它需要承受固晶、键合、塑封、回流焊、切筋成形和长期热循环，因此既是导体，也是承载件、散热通道和尺寸基准。

C19400是最具代表性的Cu–Fe–P系引线框架铜合金之一，通常含约2.1%～2.6%Fe、少量P和Zn，余量为Cu。官方材料资料将其定位为兼具中等强度、较高导电率、良好应力松弛、冲压、蚀刻和电镀适应性的电子铜合金[1-7]。

但一卷合格的C19400铜带，不是把铜合金轧到0.1～0.3 mm就结束。引线框架制造要在数百毫米宽、数千米长的材料上同时控制厚度、板形、残余应力、强度、电导率、晶粒、第二相、表面和分条边缘。任何一个局部缺陷，都可能在后续冲压或蚀刻中被放大。

一、引线框架在芯片里承担什么功能？

引线框架位于裸芯片、键合丝、塑封体与外部电路之间，主要承担四类功能：

·机械支撑：固定芯片和键合区，承受固晶、线焊、塑封流动和切筋成形载荷；

·电气引出：把芯片焊盘上的信号与电流引到封装外部引脚；

·热量传递：通过Die Pad和引脚把芯片热量导向封装体、PCB或散热结构；

·尺寸基准：保证引脚间距、共面度、位置和装配精度。

常见应用包括QFN、QFP、SOP、功率分立器件、LED、传感器、模拟芯片和汽车电子封装。对功率器件而言，引线框架还是电流和热流共同通过的关键路径；对细间距逻辑器件而言，蚀刻精度、引脚直线度和表面状态更加重要。

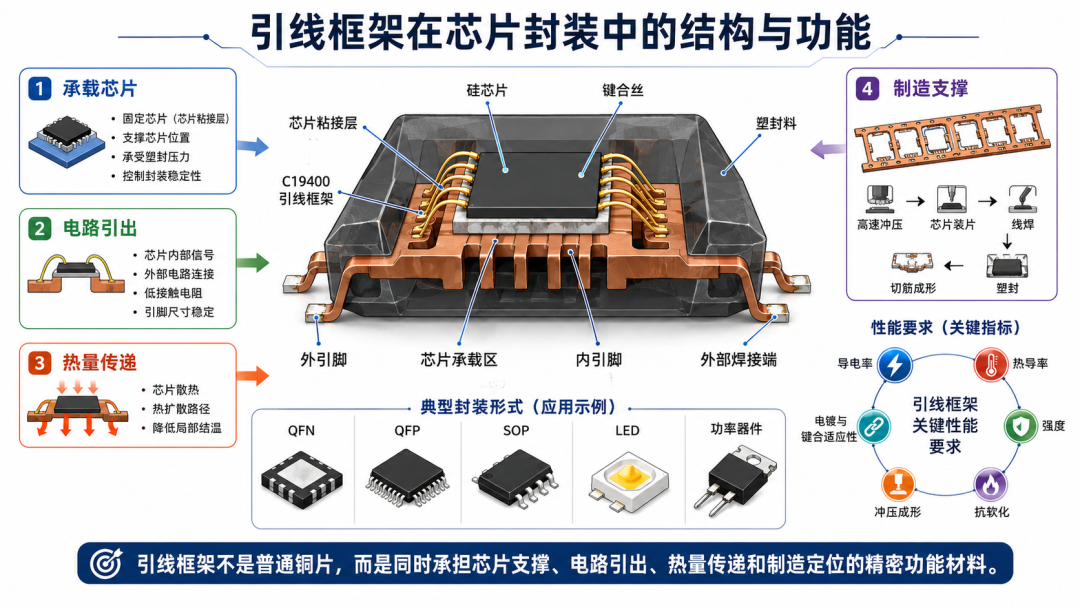

图1  引线框架在芯片封装中的结构与功能

二、为什么不直接用纯铜轧带？

纯铜的导电和导热性能更高，但薄带强度、抗软化和尺寸稳定性不足。高速冲压时，引脚可能出现弯曲、塌陷和送料变形；封装回流与热循环后，残余应力和应力松弛又可能改变共面度。

C19400通过Fe系弥散颗粒、冷加工和晶界共同强化铜基体，同时尽量减少溶质对电子的散射。KME、Aurubis、Proterial和Mitsubishi的产品资料均把C19400概括为“中等强度＋较高导电率＋良好应力松弛、冲压、蚀刻和电镀性能”的平衡型材料[3-7]。

因此，C19400并不是所有引线框架材料中的性能最高者，而是长期占据“成本、强度、导电、表面加工和量产稳定性”综合平衡区。

三、C19400完整制造路线

ASTM B465要求C19400板、带、片材从适合热加工、冷加工和退火的致密铸坯开始，最终形成均匀的变形组织[2]。在实际产线中，铸锭路线、水平连铸路线和连续铸轧路线均可能采用，但最终都必须经过多阶段轧制与热处理。

工艺顺序决定材料状态。热轧负责破碎铸态组织并形成板坯；冷轧提高强度、控制厚度和板形；退火释放残余应力、调节再结晶与析出；精轧和张力矫平决定最终尺寸、平直度和送料稳定性。

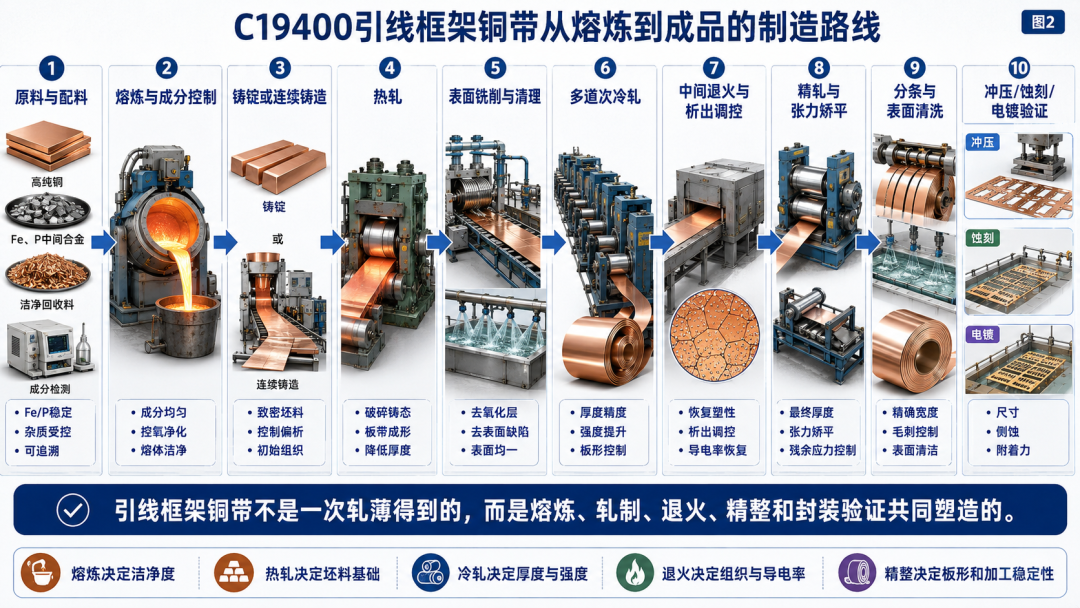

图2  C19400引线框架铜带从熔炼到成品的制造路线

四、熔炼与铸造：平均成分合格，不代表微观洁净

C19400的主元素含量不高，但Fe、P和Zn的配比会影响析出相、导电率和热加工行为。Fe含量过低，强化不足；过高或凝固偏析严重，则可能形成粗大Fe-rich颗粒。P可与Fe形成复合相并帮助控制基体溶质，但过量P同样会降低导电率并改变热加工塑性。

这一阶段需要控制：

·Fe、P、Zn与主要杂质的炉次稳定性；

·氧化夹杂、炉渣和未熔中间合金颗粒；

·缩孔、中心疏松、表面裂纹和头尾偏析；

·粗大Fe-rich/Fe-P颗粒及其空间分布；

·回炉料来源、镀层和其他合金元素污染。

铸态粗大颗粒在轧制中会被压碎、拉长或形成串列分布，却不一定真正溶解。它们可能在后续冲压形成硬点、毛刺和模具异常磨损，也可能在蚀刻中形成局部速率差。

五、热轧与铣面：先把铸锭变成可精密冷轧的板坯

铸锭通常需要切除缺陷区并进行表面铣削，去除氧化皮、偏析层和铸造表面缺陷。若缺陷层未被充分去除，后续冷轧会把表面裂纹压入铜带内部，形成线状缺陷。

热轧的主要作用是压实疏松、破碎铸态晶粒和粗大颗粒，并把铸锭变为厚度较均匀的热轧带坯。与此同时，表层、中心和边部的温度与应变并不相同，可能形成组织梯度和残余应力差异。

热轧后应关注表面氧化、边裂、中心缺陷、板坯厚差和Fe-rich颗粒带状化。引线框架用铜带的后续厚度很薄，前端一条肉眼不明显的缺陷，会在几十倍减薄后被拉长为数米甚至更长的连续缺陷。

六、冷轧：整条工艺的核心不是“减薄”，而是稳定地减薄

冷轧同时改变厚度、表面、强度、织构、残余应力和后续蚀刻行为。C19400冷轧后位错密度和形变织构增加，强度上升，但板带中的纵向、横向残余应力和各向异性也会显著提高[10-15]。

引线框架铜带需要控制：

·纵向与横向厚差，以及头、中、尾厚度稳定性；

·中浪、边浪、镰刀弯、扭曲和分条后翘曲；

·工作辊印、划伤、压痕和表面粗糙度；

·加工硬化、延伸率和弯曲性能；

·残余应力与后续蚀刻翘曲。

研究显示，冷轧态Cu–Fe–P带材的强度和残余应力明显高于热轧或退火状态；适度再结晶、降低位错密度和调整织构可在保留一定强度的同时降低残余应力[10-14]。

这也是为什么引线框架铜带不能只用“硬态、半硬态”描述。相同硬度可能来自不同位错、晶粒、析出和残余应力组合，冲压与蚀刻表现并不相同。

七、退火与析出：不是越软越好，也不是越硬越好

C19400的组织调控依靠冷加工、回复再结晶与Fe系析出共同作用。短时退火研究表明，温度升高会引起位错减少、织构变化、残余应力释放和局部再结晶；当退火过强时，强度下降、晶粒粗化，薄引脚刚度不足[11-13]。

Fe系颗粒既能阻碍位错和晶界运动，也会影响蚀刻与表面反应。颗粒尺寸、密度和分布不均时，材料可能出现局部硬点、残余应力梯度和蚀刻速率差[15-18]。

八、张力矫平与分条：板形问题为什么经常在最后才暴露？

精轧后的铜带即使厚度达标，仍可能存在边部伸长、中部伸长和潜在残余应力。张力矫平通过拉伸与反复小弯曲重新分配应力，使铜带在自由状态下保持平直。

但矫平不是简单“拉直”。矫平不足，铜带进入高速冲压送料后会跑偏；矫平过度，则可能降低延伸率、增加表面微损伤或在分条后释放新的侧弯。

分条又会切断原有横向应力平衡。宽幅母带看起来平整，切成窄条后可能出现镰刀弯、扭转或翘曲。因此，真正有效的板形控制必须同时评价母带和最终分条状态。

九、冲压级与蚀刻级铜带，为什么不能只看同一个牌号？

冲压适合大批量、结构相对稳定的引线框架；蚀刻适合高引脚数、复杂细线和中小批量产品。两种方法对材料的敏感点不同。

2024年的Cu–Fe–P薄带研究将退火后的微观组织、电导率、残余应力与蚀刻性能结合分析，说明织构、残余应力和第二相变化都会影响蚀刻后的尺寸与变形[15]。另一项高强高导铜合金蚀刻研究也显示，蚀刻液体系、晶粒与第二相暴露会改变表面形貌和侧蚀行为[17]。

十、电镀与键合：最后一层表面，会把前面的问题重新放大

引线框架常采用局部镀银、镀锡或Ni/Pd/Au预镀体系。镀层为固晶、线焊、焊接和耐腐蚀提供功能表面，但其附着、针孔和均匀性高度依赖铜带基材。

表面油污、氧化膜、轧制划痕、嵌入颗粒和Fe-rich颗粒暴露，都会影响预处理和镀层形核。粗糙度过高可能造成局部镀层薄区；表面残余应力和后续热暴露又会影响镀层开裂、扩散与封装可靠性。

Proterial明确将电镀性、蚀刻性和冲压性列为C194引线框架铜带的重要产品特征；Mitsubishi的TAMAC系列则围绕高导电、高强和不同电子零件需求形成多个Cu–Fe系变体[4-5]。这说明半导体铜带的评价从来不止力学和电导两个指标。

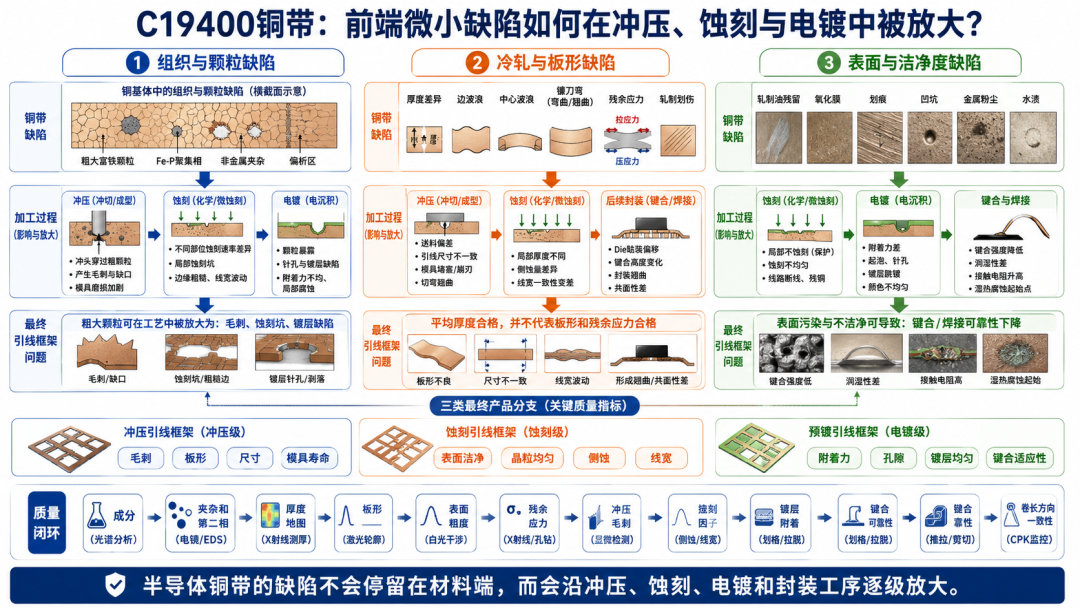

十一、缺陷如何从熔炼一路传递到封装端？

十二、最终验收不能只测拉伸和电导率

引线框架铜带至少需要四层评价：

对于宽幅长卷，还要建立头、中、尾和横向多位置的厚度、硬度、电导率和残余应力地图。平均值只能说明总体水平，最低值和离散度才决定高速产线是否稳定。

十三、结语：芯片“金属骨架”卖的是整卷一致性

C19400引线框架铜带的制造，是一条从熔体洁净度到最终封装可靠性的连续控制链。熔炼和铸造决定颗粒、夹杂和偏析底线；热轧与冷轧决定厚度、织构、位错和板形；退火与析出调节强度、电导率和残余应力；矫平、分条和表面处理决定材料能否稳定进入冲压、蚀刻和电镀。

一处粗大颗粒，可能在冲压时形成毛刺；一道冷轧划痕，可能在蚀刻后变成断裂引脚；一段残余应力异常的铜带，可能在分条或蚀刻后突然翘曲。

所以，引线框架铜带真正困难的地方，不是把C19400轧到足够薄，而是在数千米长度上，让厚度、板形、强度、电导率、表面和残余应力始终处于封装产线可接受的窗口。

参考文献与标准资料

以下资料用于支撑C19400的成分与产品定位、热机械处理、残余应力、析出组织、蚀刻和引线框架制造。实际产品应以正式标准、供应商技术协议和封装验证结果为准。

[1] Copper Development Association. C19400 Alloy Profile and Fabrication Properties. Copper.org Alloy Database.

[2] ASTM International. ASTM B465-20, Standard Specification for Copper-Iron Alloy Plate, Sheet, Strip, and Rolled Bar.

[3] Aurubis. C19400 (CuFe2P) Copper Alloy Strip Data Sheet.

[4] Proterial Metals. Copper Alloy Strip for Semiconductor Lead Frames: C194 and Related Alloys.

[5] Mitsubishi Materials. TAMAC Series (Cu-Fe Alloy): C19400/TAMAC194 for Lead Frames and Electronic Parts.

[6] KME Germany. STOL 194—C19400/CuFe2P Engineering Copper Solutions Data Sheet.

[7] Fisk Alloy. C194 Copper-Iron (CuFe2P): Lead Frame and Connector Alloy Overview.

[8] First Copper Technology. Leadframe Copper Alloy C194 and C19210 Product Data.

[9] ASTM International. ASTM B888/B888M, Copper Alloy Strip for Use in Manufacture of Electrical Connectors or Spring Contacts.

[10] Cao T, Wang S, Zhao G, Wu X, Liaw P K, Qiao J. Evolution of Microstructure and Residual Stress for a Lead-Frame Cu-2.13Fe-0.026P Alloy. Journal of Alloys and Compounds, 2023: 171383. doi:10.1016/j.jallcom.2023.171383.

[11] Yang J, et al. Influence of Short-Time Annealing on the Evolution of the Microstructure, Mechanical Properties and Residual Stress of the C19400 Alloy Strips. Journal of Alloys and Compounds, 2023, 941: 168705. doi:10.1016/j.jallcom.2023.168705.

[12] Yang J, Bu K, Zhou Y, et al. Microstructure, Residual Stress, and Mechanical Properties Evolution of a Cu-Fe-P Alloy under Different Conditions. Journal of Materials Research and Technology, 2023, 24: 7896-7909. doi:10.1016/j.jmrt.2023.05.015.

[13] Zhou F, Zhang Y, Lu L, Song K, Gao H. Effects of a Thermal-Ultrasonic Stress Relaxation Process on the Residual Stress, Mechanical Properties and Microstructures of C19400 Copper Alloy Strips. Materials Science and Engineering A, 2022, 841: 143014. doi:10.1016/j.msea.2022.143014.

[14] Wang T, Hu L, Guo Y, et al. Microstructure Evolution in Cu-2.13Fe-0.026P (wt%): The Contribution of Texture Intensity to Residual Stress Variation. Journal of Alloys and Compounds, 2024, 1008: 176509. doi:10.1016/j.jallcom.2024.176509.

[15] Wang T, et al. Microstructure Evolution in Cu-2.13Fe-0.026P Alloy Strips: Annealing, Conductivity, Residual Stress and Etching Performance. Journal of Alloys and Compounds, 2024.

[16] Fang J, et al. Influence of Etchants on Etched Surfaces of High-Strength and High-Conductivity Copper Alloys for Lead Frames. Materials, 2024, 17(9): 1966.

[17] Yu Q, et al. Microstructure Evolution and Recrystallization Mechanisms of a Cu-Fe-P Alloy for Lead Frames. Materials, 2024, 17(9): 2015.

[18] Zhou Y, et al. Characterizations on Precipitations in the Cu-Rich Corner of Cu-Fe-P Based Lead Frame Alloys. Crystals, 2023, 13(2): 274.

[19] Chen X Z, Yang Y Z, Lin Q S, et al. Optimization of Thermomechanical Treatment and Properties of Cu-Fe-P Alloy C194. Advanced Materials Research, 2011, 415-417: 724-727.

[20] Yang C X, Guo F A, Xiang C J, et al. Microstructure and Properties of Aged Cu-Fe-P Alloy. Special Casting & Nonferrous Alloys, 2007, 27(12): 975-978.

[21] Liu R Q, Liu K, Xie S S, et al. Effect of Multi-Stage Aging on Properties of Hot-Rolled C194 Alloy. Chinese Journal of Rare Metals, 2006, 30(S1): 155-157.

[22] Liu J S, et al. Research Status of Preparation Technology of C19400 Alloy Strip for Lead Frames. Shanghai Nonferrous Metals, 2026.

[23] Precision Micro. The Economic Manufacture of Lead Frames: Stamping and Chemical Etching—Technical Comparison.

[24] Proterial Metals. Product Line-Up and Quality Requirements for Copper Alloy Strip for IC Lead Frames.

[25] Mitsubishi Materials. TAMAC Copper Alloy Series for Semiconductor Lead Frames, Power Semiconductors and Electronic Components.

[26] GB/T 20254.1. Copper and Copper Alloy Strip for Lead Frames—Part 1: General Requirements.

[27] JIS H 3110. Phosphor Bronze and Nickel Silver Sheets, Plates and Strips; related Japanese electronic copper strip specifications.

[28] EN 1652. Copper and Copper Alloys—Plate, Sheet, Strip and Circles for General Purposes.

[29] Research Progress of Cu-Ni-Si Series Alloys for Lead Frame Materials. Coatings, 2025, 15(1): 91.

[30] Research Status and Key Technology Analysis of Integrated Manufacturing of High-Precision Copper Alloy Strip for Lead Frames. 2022.
