铜包铝：为什么它在同轴电缆里是工程材料， 在网线里却备受争议？
说明：本篇不再重复讨论“铝能否替代铜”的一般性问题，而是聚焦铜包铝在不同电气场景中的评价差异。文中所 称正规铜包铝，是指材料结构、铜层比例、电阻和力学性能按相应标准公开标识的双金属导体；用铜包铝冒充纯铜，属于产品标识与合规问题，不纳入正常材料比较。 |

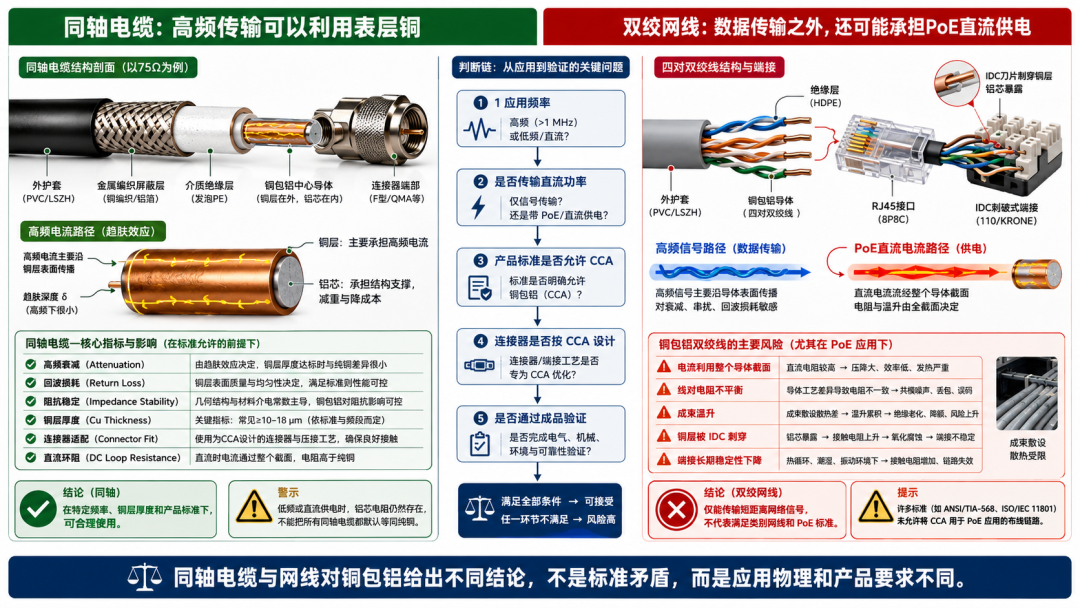

同一种铜包铝线，在同轴电缆中可以是合理的轻量化中心导体，到了所谓“超五类、六类网线”里，却经常被视为不合规材料。表面上看，这是行业标准不统一；更深层的原因是，两类产品利用的电流路径完全不同。
铜包铝（Copper-Clad Aluminum，CCA）不是在铝线上简单镀一层颜色，而是由铝芯和连续铜包覆层构成的双金属导体。ASTM B566将其按铜体积分数和软硬状态分为10A、15A、10H、15H等类别，并要求铜层与铝芯连续结合，同时满足电阻率、拉伸强度和延伸率要求[1]。
这意味着CCA本身是一种可以被标准化的工程材料。但“有标准”不等于“可以放进所有电缆”。材料是否合适，要看电流究竟走表面还是走整个截面，产品是否承担直流供电，以及对应标准是否明确允许。
材料没有天然的高低端；同一种复合导体，放进不同的电流路径和标准体系， 结论可能完全相反。 |
一、铜包铝的核心价值：不是复制纯铜，而是重新分配材料功能
CCA的基本思路很直接：让高导电、易接触的铜位于外层，让密度低、成本低的铝承担大部分截面。这样可以降低重量和铜用量，同时保留铜表面对焊接、接触和高频传输的部分优势。

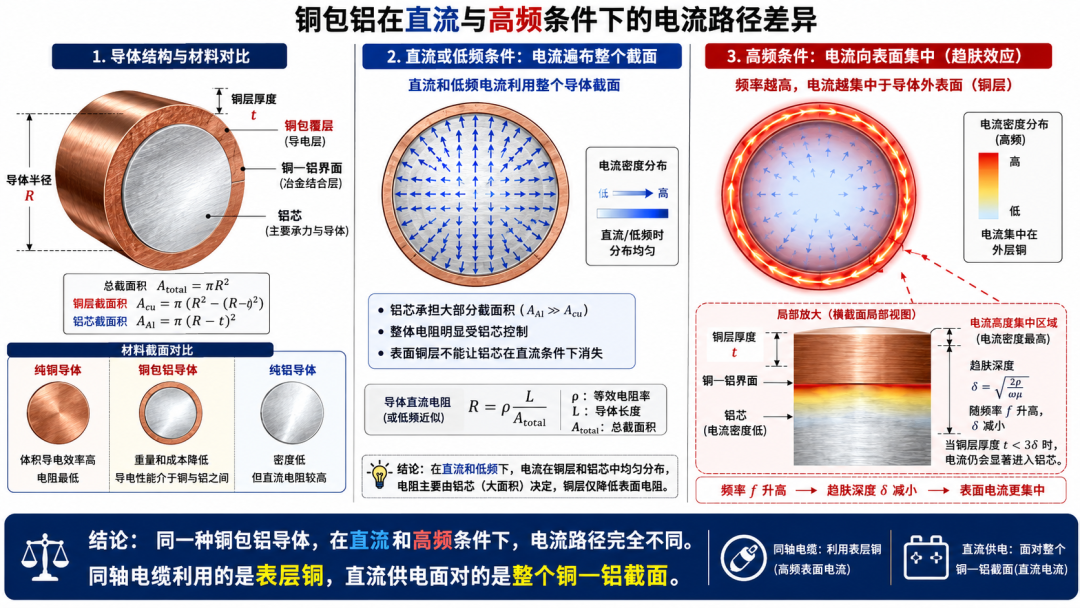

但CCA的整体性能不会自动等于“铜的导电性＋铝的轻量化”。对直流或低频电流来说，电流会利用整个截面，铝芯所占比例决定了整体电阻；对较高频率的交流信号，电流逐渐集中在导体表面，铜层的贡献才会明显提高。
工作状态 | 主要电流/载荷特征 | CCA的真实表现 | 需要重点关注的产品 |
直流/低频 | 电流利用整个截面 | 铝芯占主导，电阻明显高于同尺寸纯铜 | 电源线、PoE、低频绕组 |
中高频 | 电流逐渐向表面集中 | 外层铜的作用增加，但仍受铜层厚度和频率影响 | 射频、部分同轴中心导体 |
端接区域 | 电流需跨过连接界面 | 表层铜有利于接触，但切削、压接和焊接可能暴露铝芯 | 连接器、焊点、压接端 |
热老化 | 铜铝界面发生扩散和应力变化 | 金属间化合物和蠕变可能改变电阻与韧性 | 高温、长期载流场景 |
因此，CCA不是“低价纯铜”，而是一种利用外层与芯部分工的复合导体。只有当产品功能确实能够利用这种分工时，它才有材料价值。
二、为什么在同轴电缆中可以合理使用？
同轴电缆主要用于射频和宽带信号传输。在频率升高后，趋肤效应使交流电流更多集中在导体表面，位于外层的铜能够承担较大比例的高频电流。铝芯则主要用于减轻重量和降低成本。
UL的线缆应用指南明确指出，铜包铝可以作为某些同轴结构的中心导体使用[4]。这类使用并不是因为CCA与纯铜完全相同，而是因为产品设计、传输频率、中心导体尺寸、连接器和衰减指标已经围绕该材料进行匹配。
不过，“适合某些同轴电缆”仍有三个前提：
·频率足够高，使电流在铜层中的集中效应具有实际意义；
·铜层厚度、连续性和圆周均匀性能够覆盖主要电流区域；
·成品按同轴电缆的衰减、回波损耗、直流环阻和机械可靠性进行验证，而不是只比较一段裸线。
在低频控制、直流供电或需要通过中心导体传输较大电流的同轴系统中，铝芯的较高电阻仍然会表现出来。因此，趋肤效应不是“CCA在所有频率下都等于纯铜”的通行证。
同轴电缆接受CCA，是因为系统利用了表层铜； 不是因为铝芯在电气上消失了。 |
三、为什么到了网线里，争议突然变大？
平衡双绞线不仅传输高频数据信号，还越来越多地承担PoE直流供电。数据信号的衰减、阻抗和串扰固然重要，但供电电流会穿过导体整个截面，CCA较高的直流电阻因此无法被趋肤效应掩盖。
ANSI/TIA-568.2-E是当前平衡双绞线通信布线的重要标准版本[6]。行业测试机构和铜缆协会长期指出，将CCA电缆标为Category 5e、Category 6等标准类别，通常无法满足相应的导体结构、安全认证和直流性能要求[8-10]。
对PoE而言，问题还不只是一根线的平均电阻。四对线缆需要并行传输电流，若不同导体或线对之间的直流电阻不平衡，电流分配会不均，局部线对温升更高。Fluke Networks的测试资料显示，CCA线缆容易在直流电阻不平衡项目上出现明显超限；TIA相关要求将线对内不平衡限制与回路电阻联系起来，以控制PoE电流分配[8-9]。
评价环节 | 标准真正关心的指标 | CCA可能暴露的问题 |
数据传输 | 插入损耗、回波损耗、串扰、传播时延 | 电阻和几何波动可能使性能裕量下降 |
PoE供电 | 直流回路电阻、线对内/线对间电阻不平衡 | 铝芯电阻更高，束状敷设温升风险增加 |
连接器端接 | IDC刺破、压接和接触稳定性 | 铜层被切穿后可能暴露铝芯，端接一致性更敏感 |
安全与标识 | 阻燃等级、线缆认证、类别标识 | 表面是铜不等于可以标称Cat 5e/Cat 6 |
所以，在网线领域，CCA争议的关键并不是“能不能传出网络信号”。一根不符合标准的线缆在短距离、低速率下也可能暂时可用；真正要验证的是，它能否在规定长度、规定速率、PoE负载、束状温升和长期端接条件下持续满足标准。
四、铜层不是装饰层：均匀性、结合与热历史共同决定可靠性
正规CCA要求铜层连续包覆，并与铝芯形成稳定结合。冷拉拔过程中，铜和铝的强度、硬化速度和弹性响应不同，铜层厚度和界面应变也会随变形路径改变。2022年的纳米压痕研究表明，CCA的制造结构会影响铜、铝及界面区域的局部力学状态，热处理后形成的金属间化合物具有较高硬度，界面越多，脆化风险越值得关注[13]。
铜铝在热暴露下会发生互扩散。已有研究在界面识别出Al₂Cu、AlCu和Al₄Cu₉等相，并发现反应层随温度和时间增长[14]。这些相并非越多越好：适度冶金结合有助于防止脱层，但过厚、连续的脆性层会降低韧性，并增加电阻。2024年的多道次拉拔CCA研究也观察到，电导率在一定退火条件下达到峰值，随后随界面扩散层增厚而下降[12]。
此外，CCA在中等温度下仍可能出现蠕变和应力重新分配。Gueydan等对细CCA线的研究说明，铜层、铝芯及界面组织共同影响稳态蠕变行为[15]。这也是为什么高温绕组、发动机舱和长期大电流产品不能只看室温电阻。
从产品角度看，铜层至少要回答四个问题：是否连续、是否均匀、是否与铝芯可靠结合、经过加工和热老化后是否仍保持。仅用刀片刮开看到“外铜内白”，只能证明它是双金属，不能证明它是合格CCA。
五、三类产品必须分开：标准CCA、受限用途CCA、冒充纯铜
产品类型 | 应有依据 | 典型边界 | 性质判断 |
标准化CCA裸线 | 按ASTM B566等规定铜比例、电阻、强度与延伸率 | 在明确允许CCA的产品中使用 | 正常复合导体 |
经产品标准验证的CCA线缆 | 材料、绝缘、连接器和成品性能整体匹配 | 部分同轴、有限功率或特定电气用途 | 条件成立时合理 |
只写“铜芯”或用CCA冒充纯铜 | 材料标识含糊，截面和电阻常按纯铜宣传 | 网线、音响线、电源线等价格敏感市场 | 信息不对称和合规风险 |
表面镀铜的普通铝线 | 铜层薄、结合和比例未按CCA标准控制 | 不能仅凭外观等同标准CCA | 需单独检测判断 |
最容易混淆的一点，是把“CCA属于标准材料”推导成“任何CCA电缆都合规”。正确逻辑恰好相反：因为CCA是一种性能边界明确的独立材料，所以产品必须以CCA身份进行设计、标识和认证，不能借铜表面掩盖铝芯带来的电阻、端接和热稳定差异。
判断一根线是否可靠，先看它按什么材料和标准销售，再看测试结果； 不能只看截面颜色。 |

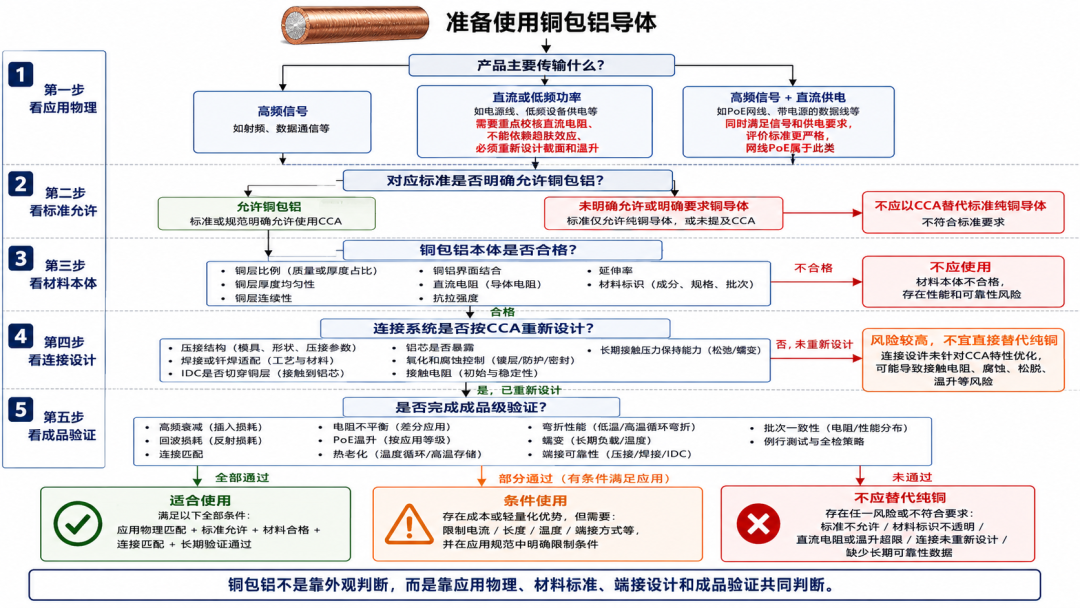

六、实际选型只需要问五个问题
关键问题 | 判断含义 |
1. 产品主要承载高频信号，还是同时承载直流功率？ | 高频表面电流有利于CCA；直流和PoE会放大铝芯电阻。 |
2. 对应产品标准是否明确允许CCA？ | 同轴、建筑线、有限功率线和类别网线的标准边界不同。 |
3. 铜层比例、连续性和成品直流电阻是否有检测依据？ | 不能只凭外观或供应商口头说明。 |
4. 连接器会不会切穿铜层，长期温升是否可控？ | 端接区往往比线身更早暴露问题。 |
5. 产品是否完成热老化、弯折、蠕变和批次一致性验证？ | 峰值性能不能代表长期可靠性。 |
七、结论：争议的不是铜包铝本身，而是把材料放错了系统
铜包铝在同轴电缆里可以成立，是因为高频电流更多利用外层铜，产品结构和指标也可以围绕该材料重新设计；它在类别网线中备受质疑，是因为网线不仅传输高频数据，还承担PoE直流供电，并受到导体结构、直流电阻、线对平衡、阻燃和认证体系的共同约束。
因此，CCA既不是“铜和铝优点的完美叠加”，也不是天然的劣质材料。它是一种边界非常清楚的复合导体：用对场景，可以降低重量和成本；用错场景，铜表面反而容易掩盖铝芯带来的性能差异。
真正专业的材料替代，不是让产品看起来更像铜，而是承认它不是纯铜，并按照CCA自己的电阻、界面、端接和寿命逻辑完成设计。
同轴电缆与网线对CCA给出不同答案，并不矛盾。决定答案的， 是电流路径、产品标准和长期验证。 |
参考文献与标准资料
以下资料用于支撑材料结构、标准边界、直流电阻、PoE测试及铜铝界面演变等内容。标准的具体适用范围应以正式版本和当地法规为准。
[1] ASTM International. ASTM B566-04a(2025), Standard Specification for Copper-Clad Aluminum Wire.
[2] NFPA. NFPA 70: National Electrical Code, 2023 Edition.
[3] NEMA. Copper-Clad Aluminum Conductor Requirements in the National Electrical Code. Technical Bulletin, 2021.
[4] UL Solutions. Wire and Cable Application Guide. The Code Authority.
[5] UL Solutions. UL 2880, Outline/Standard for Limited-Power Wire and Cable Using Insulated Copper-Clad Aluminum Conductors.
[6] Telecommunications Industry Association. ANSI/TIA-568.2-E, Balanced Twisted-Pair Telecommunications Cabling and Components Standard, 2024.
[7] ISO/IEC. ISO/IEC 11801-1:2017, Information Technology — Generic Cabling for Customer Premises — Part 1: General Requirements.
[8] Fluke Networks. Copper Clad Aluminum (CCA) Cables. Application Note.
[9] Fluke Networks. DC Resistance Unbalance: What You Need to Know. 2025.
[10] Communications Cable and Connectivity Association; Copper Development Association. Warning on Non-compliant Category Cable Made with Copper-Clad Aluminum Conductors.
[11] Czerwinski F. Aluminum alloys for electrical engineering: a review. Journal of Materials Science, 2024. doi:10.1007/s10853-024-09890-0.
[12] Song J W, Hong J P, An Y J, et al. Evaluation of the Mechanical and Electrical Properties of Multistage Drawn Copper-Clad Aluminum Wire After Annealing Process. Metals, 2024, 14(12): 1386. doi:10.3390/met14121386.
[13] Eve S, Keller C, Hug E. Study by nanoindentation of the influence of the manufacturing process on the mechanical properties of Copper-Clad Aluminum wires. Matériaux & Techniques, 2022, 110: 204. doi:10.1051/mattech/2022008.
[14] Gueydan A, Domengès B, Hug E. Study of the intermetallic growth in copper-clad aluminum wires after thermal aging. Intermetallics, 2014, 50: 34-42. doi:10.1016/j.intermet.2014.02.007.
[15] Gueydan A, Hug E. Secondary creep stage behavior of copper-clad aluminum thin wires submitted to a moderate temperature level. Materials Science and Engineering A, 2018, 709: 134-138. doi:10.1016/j.msea.2017.10.044.
[16] Hug E, Bellido N. Brittleness study of intermetallic (Cu, Al) layers in copper-clad aluminium thin wires. Materials Science and Engineering A, 2011, 528: 7103-7106. doi:10.1016/j.msea.2011.05.077.
[17] Sharifian Amiri F, Hosseinipour S J, Jamshidi Aval H, Jamaati R. Fabrication of a novel high-strength and high-conductivity copper-clad aluminum composite wire. CIRP Journal of Manufacturing Science and Technology, 2023, 41: 144-159. doi:10.1016/j.cirpj.2022.12.004.
[18] Sharifian Amiri F, Hosseinipour S J, Jamshidi Aval H, Jamaati R. Evaluation of strength and electrical conductivity of copper clad-AA6063 bimetallic composite wire after annealing treatment. Materials Chemistry and Physics, 2024, 312: 128660.
[19] Lapovok R, Dubrovsky M, Kosinova A, Raab G. Effect of Severe Plastic Deformation on the Conductivity and Strength of Copper-Clad Aluminium Conductors. Metals, 2019, 9: 960.
[20] Moisy F, Gueydan A, Sauvage X, et al. Influence of intermetallic compounds on the electrical resistivity of architectured copper clad aluminum composites elaborated by a restacking drawing method. Materials & Design, 2018, 155: 366-374.
[21] Dashti A, Keller C, Hug E, et al. Experimental and Finite Element Analysis of the Tensile Behavior of Copper-Clad Aluminum Composite Wires. Materials, 2021, 14.
