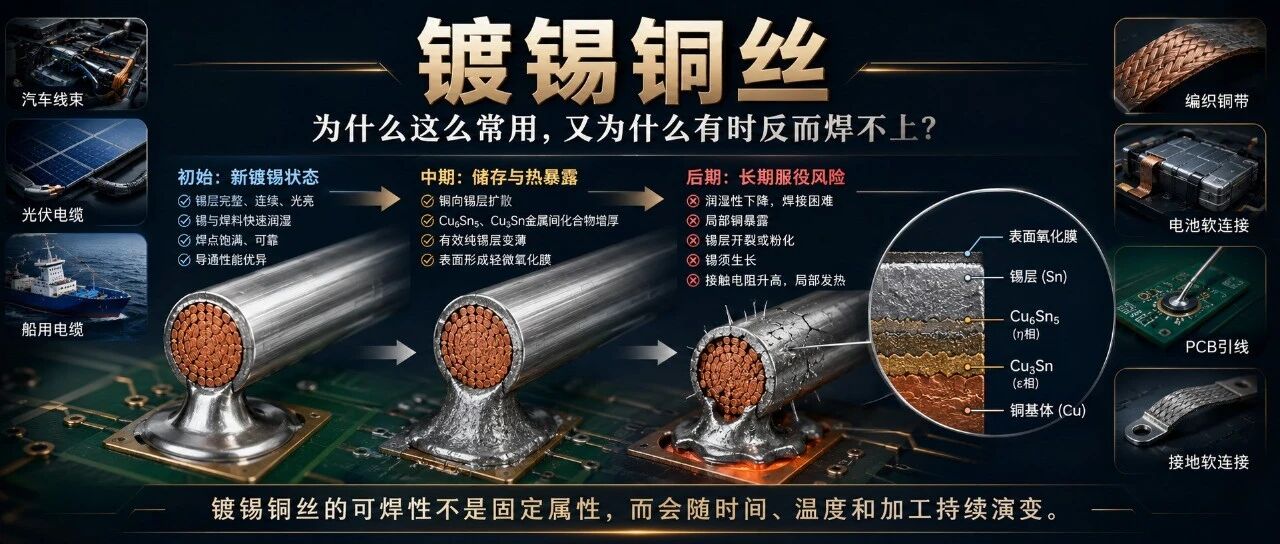

镀锡铜丝是最常见的表面处理铜导体之一。它不像镀银铜丝那样天然带有“高端”标签，却广泛出现在设备内部线、汽车线束、光伏电缆、船舶线缆、柔性软连接、铜编织带和PCB引线中。许多产品之所以选择镀锡，不是为了提高铜芯本体的导电率，而是为了让铜在储存、端接、焊接和潮湿环境中更容易使用。

真正值得讨论的问题是：镀锡原本为了提高可焊性，为什么有些线刚生产时很好焊，放置一段时间后润湿速度却明显下降？锡层原本用于保护铜，为什么经过高温、绞合和长期服役后，反而可能出现铜锡反应层、起屑、露铜，甚至锡须风险？

ASTM B33覆盖电气用途的镀锡软铜线，要求控制电阻率、拉伸性能、尺寸和镀层连续性[1]；ASTM B965则专门面向“以可焊性为要求”的高性能电镀锡退火铜线，除电气和力学性能外，还强调镀层厚度、连续性和可焊性试验[2]。这说明“表面看起来有锡”和“长期保持可焊功能”是两个不同层级。

一、镀锡铜丝是什么：铜芯负责导电，锡层负责让铜更好用

镀锡铜丝通常由铜芯和外层锡或锡基镀层组成。铜芯承担主体电流、强度、弯折和拉拔变形；锡层位于最外表面，直接面对空气、绝缘挤出过程、端子、焊料、潮气和污染物。

锡的电导能力明显低于铜，因此镀锡的目的通常不是提高整根导体的电导率。它的优势主要来自三方面：锡表面相对容易与常用焊料形成冶金连接；锡层可以延缓铜表面的直接氧化和变色；在绞线、编织和端接环节，统一的锡表面有利于控制焊接与接触工艺。

但这层表面不是静止不变的。锡会氧化，铜和锡会相互扩散，镀层会在拉拔、绞合和弯折中减薄或开裂。换句话说，镀锡铜丝的性能由“铜芯—锡层—铜锡界面—后续加工”共同决定。

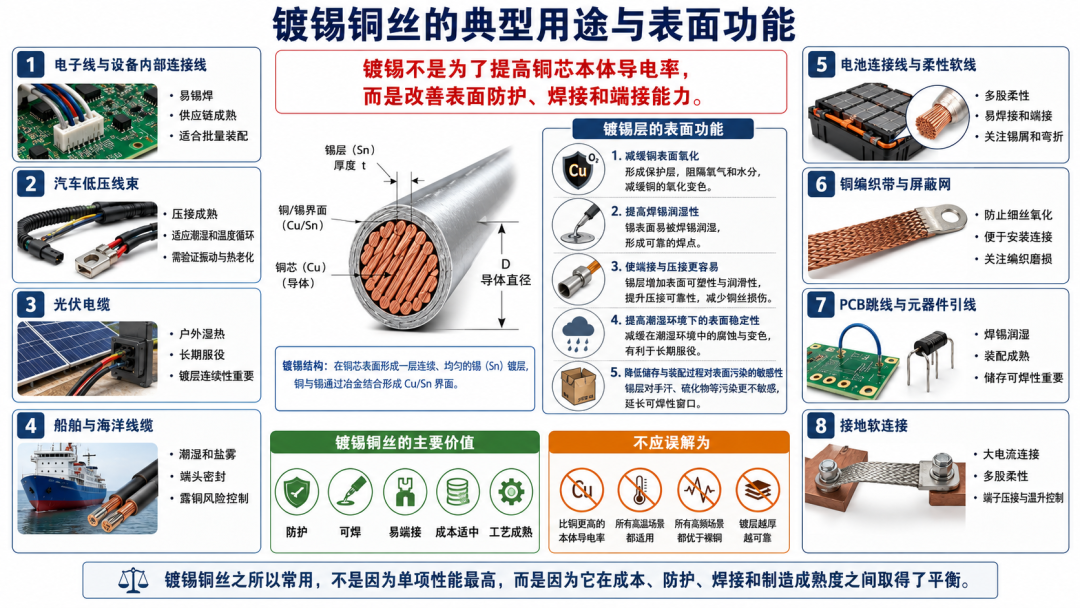

二、镀锡铜丝主要用在哪里？用途不同，真正需要的功能也不同

这些应用的共同点并不是“需要更高导电率”，而是需要铜导体在制造和服役过程中保持可连接、可焊接和相对稳定的表面。镀锡铜丝的产业价值，更多体现在制造适配性，而不是材料手册中的单一性能峰值。

三、热浸镀锡与电镀锡为什么不能只用一个名称概括

工业上常见的镀锡方式包括热浸镀锡和电镀锡。二者都能形成锡表面，但热历史、厚度控制、表面形貌和铜锡界面状态不同。

这张表只是典型特征，不代表所有热浸产品都厚、所有电镀产品都薄。真正决定产品状态的是最终线径、镀后是否继续拉拔、热处理、绞合和绝缘加工。对采购方而言，“是热浸还是电镀”只是第一个问题，更重要的是成品状态下的最低局部厚度、连续性和可焊寿命。

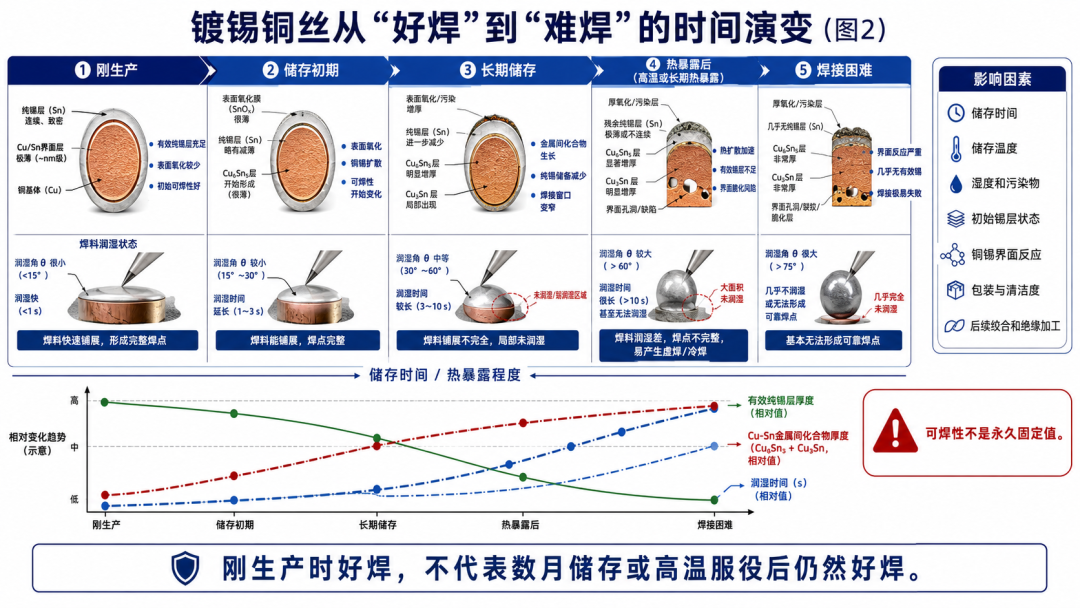

四、为什么刚生产时好焊，放久以后却可能焊不上？

焊接并不是焊料简单粘在锡表面。真正的冶金连接需要表面氧化膜被助焊剂清除，熔融焊料润湿锡层，并在铜—锡体系中形成适度的金属间化合物。铜锡反应本身是焊接成立的基础，但反应持续过度又会消耗自由锡层并改变界面。

在铜—锡体系中，常见反应相包括靠近锡侧的Cu₆Sn₅和更靠近铜侧的Cu₃Sn。NIST对多种锡基焊料/铜界面的研究表明，热老化会使界面金属间化合物层持续增长[20-21]。从线材角度看，这意味着出厂时较厚的自由锡层，会随储存时间和温度逐渐被界面反应消耗。

可焊性下降通常由几项变化叠加：

·锡表面氧化、污染或包装挥发物增加，助焊剂更难快速清除表面膜；

·铜向锡层扩散，Cu₆Sn₅和Cu₃Sn层增长，自由锡层变薄；

·局部锡层过薄或存在孔隙时，铜更早暴露并发生氧化；

·高温绝缘挤出、烘烤、运输或库存会加速扩散和表面演化；

·焊接温度和助焊剂体系未针对老化后的表面重新匹配。

因此，可焊性不是出厂时测一次便永久成立的属性。ASTM B965之所以把可焊性单独纳入高性能镀锡线要求，正是因为长期可焊功能不能仅由外观和电阻率代替[2-3]。

五、锡层不是越厚越好，真正难的是加工后仍然连续

锡层过薄时，针孔、露铜和局部薄区的容错空间小，拉拔、绞合和弯折后更容易出现保护失效。经过储存或高温后，自由锡层也更快被反应层消耗。

锡层过厚则可能带来另一组问题：成品直径与圆度波动增大；多股细丝绞合时更容易产生锡屑或局部堆积；柔性线反复弯折时，厚层与铜芯的变形不同步可能诱发裂纹；额外锡量还会增加成本和后续铜锡反应的物质基础。

最容易造成误判的是只看平均厚度和表面光亮度。平均值合格并不能排除圆周某一侧偏薄；表面很亮也不能证明储存数月后仍然好焊。真正有效的评价应同时关注最低局部厚度、镀层连续性、拉伸和绞合后的表面，以及热老化后的润湿性能。

六、锡须为什么值得警惕，但不能把所有镀锡铜丝都判成高风险

锡须是从锡或高锡表面自发生长出的细长金属晶体。它可能跨越相邻导体间隙并造成短路，因此在高密度电子、航空航天和长期免维护设备中受到高度关注。NASA、JEDEC和IPC均建立了锡须机理、测试与风险缓解资料[10-16]。

现有研究普遍认为，压应力及其释放是锡须生长的重要驱动力。应力可能来自电镀过程、Cu₆Sn₅形成、温度循环、弯曲和外部机械载荷。Fukuda等发现，机械弯曲区域的锡须更密集且更长[17]；Horváth等则表明，镀层晶粒、退火状态和铜扩散会改变锡须的出现时间与形貌[18-19]。

不过，必须区分线材与电子元件镀层。连接器端子、元器件引脚和薄板镀层通常是刚性基体上的电镀锡，内部应力、厚度、弯曲方式和相邻间距与多股镀锡铜线并不相同。锡须研究可以解释潜在机制，却不能据此声称所有镀锡线都会长须。

对普通电源线和大间距线束，锡须未必是主导风险；对极小间距连接、航空电子、密封设备内部和长期高可靠产品，则应对镀层类型、应力状态、温湿度循环和相邻间隙进行专门验证。

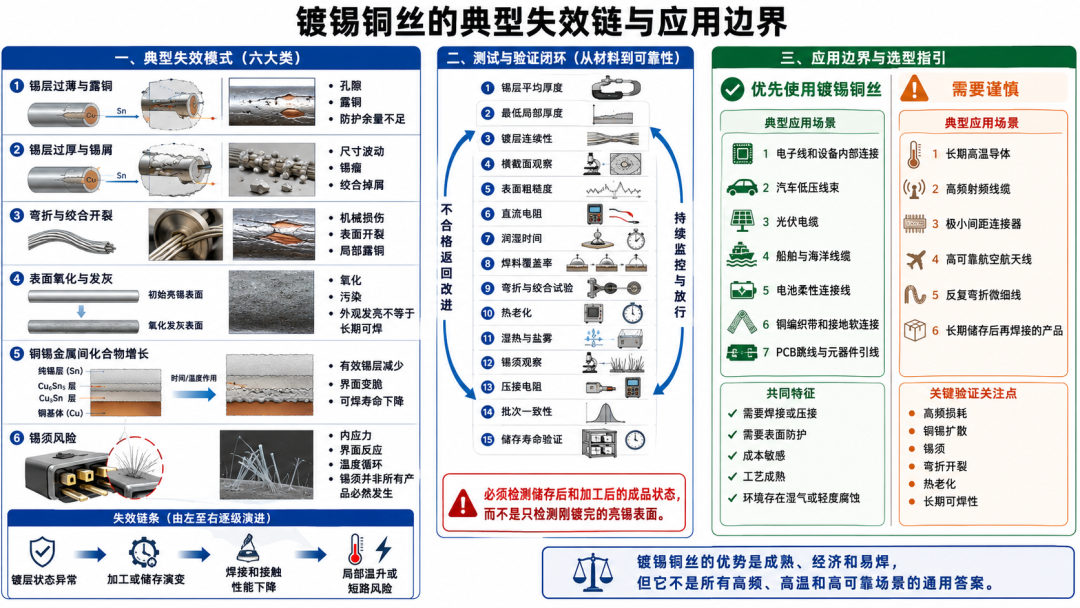

七、哪些场景适合镀锡，哪些场景需要换一种表面体系？

镀锡铜丝最强的竞争力是成熟、经济和制造友好，而不是在每项性能上都胜过裸铜、镀银或镀镍。高频、高温和极限可靠性场景通常需要重新判断表面材料；普通低频和成本敏感产品也不必为了“看起来更高端”盲目增加镀层。

八、采购与验收至少要说明九项内容

·铜芯牌号、软硬状态、成品单丝直径与公差；

·热浸镀锡、电镀锡或其他锡基表面体系；

·是成品镀锡，还是镀后继续拉拔、退火、绞合或编织；

·平均厚度、最低局部厚度或锡层质量的定义方式；

·镀层连续性、露铜、锡瘤、锡屑和表面污染要求；

·直流电阻、抗拉强度、延伸率和弯折性能；

·初始可焊性以及热老化、蒸汽老化或储存后的可焊性；

·压接、焊接、绝缘挤出和端头密封的适配要求；

·高可靠产品是否需要锡焊、温湿度循环和批次追溯验证。

最重要的是把测试状态说清楚。镀锡母线合格，不代表拉拔和绞合后的成品仍然合格；出厂当天好焊，也不代表客户储存半年后仍然好焊。验收条件必须尽量接近最终产品的真实使用状态。

九、结语：镀锡铜丝最普通，却最考验长期状态管理

镀锡铜丝之所以常用，不是因为锡比铜更导电，而是因为它在可焊性、表面防护、成本和制造成熟度之间建立了现实平衡。对大量电子线、线束和柔性连接产品来说，这种平衡比追求单一极限性能更有价值。

但锡层不是永久不变的保护壳。它会氧化，会与铜形成Cu₆Sn₅和Cu₃Sn，会在拉拔、绞合和弯折中减薄或起屑，也可能在特定应力与环境条件下产生锡须。真正决定可靠性的，不是刚生产时表面有多亮，而是经过储存、热处理、端接和多年服役以后，是否仍然保留足够的自由锡层和连续表面。

因此，采购镀锡铜丝不能只问“有没有锡”，还应继续追问：采用什么镀锡方式？成品加工以后最低局部厚度是多少？储存多久仍然可焊？高温后界面反应层增长到什么程度？弯折和绞合后是否露铜、起屑？

真正高质量的镀锡铜丝，卖的不是出厂时的银白外观，而是从生产、储存到客户装配全过程中都可预测的表面状态。

参考文献与标准资料

以下资料用于支撑镀锡铜线标准、应用温度、可焊性、铜锡金属间化合物与锡须风险。锡须文献中的样品形态和应用条件差异较大，引用时应注意其适用边界。

[1] ASTM International. ASTM B33-10(2020)e1, Standard Specification for Tin-Coated Soft or Annealed Copper Wire for Electrical Purposes.

[2] ASTM International. ASTM B965-09(2026), Standard Specification for High Performance Tin-Coated Annealed Copper Wire Intended for Electrical and Electronic Application for Solderability.

[3] ASTM International. ASTM B973-10(2020)e1, Standard Specification for Tin-Coated Braid and Ribbon Flat Copper Wire Intended for Use in Electronic Application.

[4] SAE International. AS22759E, Wire, Electrical, Fluoropolymer-Insulated, Copper or Copper Alloy, 2024.

[5] SAE International. AS22759/18A, Wire, Electrical, Extruded ETFE, Light Weight, Tin-Coated Copper Conductor, 600 V, 150 °C, 2019.

[6] SAE International. AS22759/85C, Wire, Electrical, PTFE/Polyimide Insulated, Normal Weight, Tin-Coated Copper Conductor, 150 °C, 600 V.

[7] SAE International. AS50861/7A, Wire, Electrical, PVC Insulated, Polyamide Jacket, Tin-Coated Copper Conductor, 600 V, 105 °C.

[8] SAE International. AS81044, Wire, Electrical, Crosslinked Polyalkene/Polymer Insulated, Copper or Copper Alloy Conductors.

[9] SAE International. AS4372C, Performance Requirements for Wire, Electric, Insulated, Copper or Copper Alloy.

[10] JEDEC. JESD201, Environmental Acceptance Requirements for Tin Whisker Susceptibility of Tin and Tin Alloy Surface Finishes.

[11] JEDEC. JESD22-A121A, Test Method for Measuring Whisker Growth on Tin and Tin Alloy Surface Finishes.

[12] IPC/JEDEC. JP002, Current Tin Whiskers Theory and Mitigation Practices Guideline.

[13] NASA Electronic Parts and Packaging Program. Basic Information on Tin Whiskers, 2019.

[14] Brusse J A, Ewell G J, Siplon J P. Tin Whiskers: Attributes and Mitigation. NASA NEPP Technical Paper, 2002.

[15] Brusse J A. Tin Whiskers: Revisiting an Old Problem. NASA NEPP, 1998.

[16] McDowell C M E. Tin Whiskers: A Case Study. NASA Goddard Space Flight Center, 1992.

[17] Fukuda Y, Osterman M, Pecht M. The impact of electrical current, mechanical bending, and thermal annealing on tin whisker growth. Microelectronics Reliability, 2007, 47(1): 88-92. doi:10.1016/j.microrel.2006.04.011.

[18] Horváth B, Illés B, Shinohara T, Harsányi G. Whisker growth on annealed and recrystallized tin platings. Thin Solid Films, 2012, 520(17): 5733-5740. doi:10.1016/j.tsf.2012.03.130.

[19] Horváth B. Influence of copper diffusion on the shape of whiskers grown on bright tin layers. Microelectronics Reliability, 2013, 53(7): 1009-1020. doi:10.1016/j.microrel.2013.03.008.

[20] Madeni J C, et al. Intermetallics Formation and Growth at the Interface of Tin-Based Solder Alloys and Copper Substrates. NIST, 2003.

[21] NIST. Test Procedures for Developing Solder Data, NIST Special Publication 960-8.

[22] Choi W K, Kang S K, Shih D Y. A study of the effects of solder volume on the interfacial reactions in solder joints using the differential scanning calorimetry technique. Journal of Electronic Materials, 2002, 31: 1283-1291. doi:10.1007/s11664-002-0022-x.

[23] Boettinger W J, Johnson C E, Bendersky L A, Moon K W, Williams M E, Stafford G R. Whisker and hillock formation on Sn, Sn-Cu and Sn-Pb electrodeposits. Acta Materialia, 2005, 53(19): 5033-5050. doi:10.1016/j.actamat.2005.07.016.

[24] Lee B Z, Lee D N. Spontaneous growth mechanism of tin whiskers. Acta Materialia, 1998, 46: 3701-3714. doi:10.1016/S1359-6454(98)00045-7.

[25] Howard H P, Cheng J, Vianco P T, Li J C M. Interface flow mechanism for tin whisker growth. Acta Materialia, 2011, 59: 1957-1963. doi:10.1016/j.actamat.2010.11.061.

[26] Tu K N. Interdiffusion and reaction in bimetallic Cu-Sn thin films. Acta Metallurgica, 1973, 21: 347-354.

[27] Tu K N, Thompson R D. Kinetics of interfacial reaction in bimetallic Cu-Sn thin films. Acta Metallurgica, 1982, 30: 947-952.

[28] IPC. IPC-WP-009, A Summary of Tin Whisker Research Associated with Tin Plating and Mitigation Practices.
